تحقق من الصمامات: الأنواع والغرض والوظيفة

هل تساءلت يومًا عن ما يمنع السوائل بهدوء من التسرع للخلف؟ صمام فحص. توقف التدفق الخلفي لحماية المضخات وخفض الأضرار المكلفة. تصاميم غير سلام 'صامتة ' ترويض أيضا مطرقة المياه. في هذا المنشور ، ستتعلم التحقق من الصمامات : الأنواع والغرض والوظيفة - وكيفية اختيار المنشور الصحيح.

ما هو صمام الشيك؟ (صمام غير عائد / في اتجاه واحد)

صمام التحقق هو جهاز ذاتي التمثيل. يتيح التدفق التحرك في اتجاه واحد ، ويعكس. يفتح تحت الضغط الأمامي ، ثم يغلق بمجرد انخفاض الضغط أو ينقلب. المضخات تبقى آمنة ، والتسريبات تتقلص ، وفقدان الطاقة ينخفض. أنماط صامتة أو غير سلام كبح صدمة.

الفكرة 'بطولة ' ' : جزء صغير ، وظيفة كبيرة. إنها تحافظ على هدوء الأنظمة والميزانيات الصحية.

حيث نراه أكثر

• توزيع المياه والسباكة ، بما في ذلك العرض الشاهق.

• خطوط العملية الصناعية ، الكيميائية و O&G.

• شبكات توليد الطاقة وحلقات المرجل.

السياق البحري: Univalve Supplies Marine Valve Solutions لأنظمة السفن ؛ غالبًا ما يتعامل صمام الفراشة مع العزلة ، ويمنع صمام الفحص التدفق الخلفي في نفس الحلقة.

التشريح: الأجزاء الأربعة الأساسية من صمام الفحص

تفاصيل المصدر عن المكونات الأساسية.

المصطلحات الرئيسية لصمامات التحقق: الأنواع والاستخدامات والوظائف

• ضغط الضغط : الحد الأدنى للدفع في المنبع اللازم لفتح. حجمها إلى الرأس العادي ؛ تجنب الرفرفة.

• انخفاض الضغط : تكلفة الطاقة عبر الصمام ؛ غالبًا ما تعمل أنماط الأرجوحة والممالة في الغالب.

• غير صامت / صامت : إغلاق بمساعدة الربيع من أجل إغلاق هادئ وسريع ؛ تخفيضات زيادة خطر.

• مطرقة الماء : صدمة من توقف مفاجئ ؛ تصميمات صامتة تساعد.

زاوية المادة: سوائل قاسية أم واجب البحر؟ صمام الفولاذ المقاوم للصدأ يقاوم التآكل بينما يحرس صمام الفحص الخط - الاقتران للخدمة البحرية غير المتقدمة.

لماذا تحقق من الصمامات (السلامة ، الموثوقية ، الامتثال)

تدفق عكسي يؤلمني العتاد. يمكن أن تدور المضخات للخلف ، واردينات المفاجئة ، وأختام الحطام. يتم إغلاق صمام الشيك في الوقت المحدد ، ويبقي التدفق في اتجاه واحد ، ويوفر المال ، ويقطع النفايات. تصاميم صامتة تليين الصدمة ، انخفاض الضوضاء في الأنظمة الضيقة.

فوز سريع: ما يمنع صمام الشيك

انخفاض وقت التوقف ، ترتفع حياة الأصول

• أقل توقف في حالات الطوارئ ، عدد أقل من مقايضات الختم

• تدوم المحامل لفترة أطول ، تبقى مهاوي مستقيمة

• أقل من الثرثرة ، أقل من وسيلة شرح خلال الليالي




حيث تتألق صمامات التحقق الصامتة

• الناهضون الشاهقون ، والأنابيب العمودية الطويلة

• محطات الضخ البلدية والصناعية

• حلقات تغذية الغلايات ، دوائر ماء ساخن وساخن

• خدمات السفن في الخدمة البحرية ؛ تستخدم خطوط الغاز الطبيعي المسال أو الميثانول أنماط غير سلام لإغلاق لطيف

تحقق من أنواع الصمامات (دليل كامل للتحقق من أنواع الصمامات والاستخدامات والوظائف)

تغطي كل بطاقة أدناه آلية ، مزايا ، مقايضات ، الاستخدامات ، إشارات الاختيار.

AT-A-Glance Selection Couse

صمام فحص الأرجوحة (انخفاض الضغط المنخفض ، أقطار كبيرة)

• الآلية : تقلبات القرص المفصلية واضحة تحت التدفق الأمامي ، يعود على الانعكاس

• المزايا : بناء بسيط ، وأجزاء قليلة ، وخدمة سهلة ، وانخفاض الضغط المنخفض

• المقايضات : ختم أضعف من أنماط الرفع ، وليس مثاليًا للنبض

• الاستخدامات النموذجية : توزيع المياه ومياه الصرف الصحي

• إشارات الاختيار : تفضل أحجام الأنابيب الكبيرة وفقدان الرأس المنخفض ؛ أضف رافعة أو ربيع إذا ارتفع مخاطر الانعكاس

رفع أو مكبس فحص صمام (ختم الضغط العالي ، القرص الموجهة)

• الآلية : القرص أو المكبس يرفع عموديًا من المقعد ؛ الحركة الموجهة تحمل محاذاة

• المزايا : إغلاق ضيق عند الضغط العالي والسرعة

• المقايضات : مقاومة أعلى من التأرجح. تفضل الأنابيب الأفقية

• الاستخدامات النموذجية : مياه تغذية الغلاية ، البخار ، نقل الزيت

• إشارات الاختيار : اختر مظاريف الضغط الصعبة ؛ خطة تثبيت أفقي

صمام فحص الكرة (التنظيف الذاتي ، الصديق للحطام)

• الآلية : تتحرك كرة كروية داخل وخارج المقعد ؛ عودة خيار الربيع

• المزايا : خدمة بسيطة ، قوية ، منخفضة ؛ تدحرج كرة التدحرج من المقعد

• المقايضات : الحالات الأفقية تحتاج إلى ضغط خلفي أو ربيع لضمان الإغلاق

• الاستخدامات النموذجية : الناهضات الرأسية ، الملاط ، مياه الصرف الصحي ، مياه الصرف ، خطوط مع المواد الصلبة

• إشارات الاختيار : اذهب عموديًا عند الإمكان ؛ أضف الربيع للتخطيطات الأفقية

صمام فحص النابض المحمّل أو الصامت أو الفوهة (غير السلام)

• الآلية : يدفع الربيع القرص مغلق قبل الانعكاس ؛ السكتة الدماغية الموجهة قصيرة

• المزايا : إغلاق سريع وهادئ ؛ إصلاح قوي لمطرقة المياه في الخدمة المضخمة

• المقايضات : القرص يجلس في الدفق ؛ فقدان الرأس أعلى قليلاً من التأرجح

• الاستخدامات النموذجية : الإمداد الصالح للشرب ، حلقات هيدرونية ، عملية نظيفة ، تصريف المضخة

• إشارات الاختيار : اختر حيث تنطبق حدود الضوضاء ؛ حجم منحدر المضخة والسرعة المستهدفة

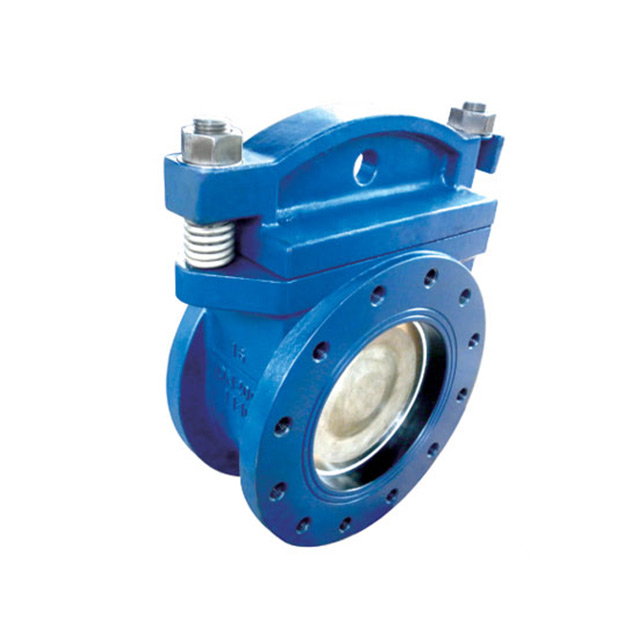

صمام فحص الإمالة (انخفاض الضغط المنخفض ، معدلات التدفق المتغيرة)

• آلية : محاور القرص بالقرب من المركز ؛ يمر التدفق مرارا وتقل ؛ الإغلاق يبقى ناعما

• المزايا : مستقر تحت تغيير التدفق ؛ انخفاض انخفاض في المعدلات العادية ؛ انخفاض مخاطر البطولات الاربع

• المقايضات : شاهد فقدان الضغط بسرعة عالية جدًا

• الاستخدامات النموذجية : محطات الطاقة ، شبكات المياه البتروكيماوية ، عالية التدفق

• إشارات الاختيار : تهدف لدورات العمل الواسعة والأنابيب الطويلة ؛ تأكيد الخسارة عند الحمل الذروة

صمام فحص y-pattern (مبسط ، انخفاض الاضطراب)

• الآلية : الجسم الزاوية يشكل y ؛ يسافر الداخلية على مسار زاوية

• المزايا : مرور أكثر سلاسة ، انخفاض الاضطراب وارتداء

• المقايضات : تأكيد التحجيم لفرقة السرعة المخطط

• الاستخدامات النموذجية : بخار ، الماء ، خطوط الغاز التي تحتاج إلى تدفق ثابت

• إشارات الاختيار : استخدم عندما يختلف كل من الضغط والتدفق ؛ إقران إلى DashPots إذا أصبح الانعكاس شديدًا

صمام فحص الويفر أو لوحة مزدوجة (مضغوط ، توفير مساحة)

• آلية : اثنان من أقسام من طيبة على رمح مركزي ؛ اللوحات تنهار بسرعة على الانعكاس

• المزايا : صغيرة ، خفيفة ، سهلة بين الشفاه ؛ يقلل السفر القصير من الضوضاء

• المفاضلات : تحقق من الختم تحت ضغط تفاضلي منخفض للغاية

• الاستخدامات النموذجية : HVAC ، الحماية من الحرائق ، التحديثية حيث تظل المساحة ضيقة

• إشارات الاختيار : تحقق من شفة قياسية وجهاً لوجه ؛ تثبيتات مضغوطة مستهدفة حيث يساعد الإغلاق السريع

تحقق من وظائف الصمام (كيف تعمل صمامات التحقق في أنظمة حقيقية)

الفتح والإغلاق: الضغط والضغط التكسير

يفتح صمام الفحص بمجرد ضربات الضغط في اتجاه المنبع بالإضافة إلى قوة الربيع. يغلق بمجرد أن يبطئ التدفق أو ينعكس. اختر ضغط التكسير لمطابقة النظام. يحتاج نظام انخفاض الضغط المنخفض إلى قيمة منخفضة لسهولة الفتح. تحتاج حلقة انخفاض الضغط العالي إلى قيمة أعلى لإيقاف الثرثرة.

دليل سريع

• الجاذبية أو أنظمة الرفع المنخفضة: ضغط تكسير منخفض لسهولة البدء

• خدمة ضخ: إعداد متوسط للسفر الثابت

• خدمة الضغط العالي: إعداد أعلى لمقاعد الشركة

اتجاه التدفق والمقاعد وختم

يتحرك التدفق في اتجاه واحد. يرفع القرص أو الكرة أو المكبس من المقعد. تدفق عكسي يدفع العنصر على المقعد. إغلاق سرعات الربيع. مقعد جيد يعطي إغلاق ضيق وارتداء أقل. هذا هو وظيفة صمام التحقق الأساسية داخل صمامات التحقق: الأنواع والغرض والوظيفة.

قواعد التوجيه والتركيب

• شيكات الكرة: يعمل الرأسي بشكل أفضل. يحتاج المدى الأفقي إلى الضغط على الظهر أو الربيع للإغلاق

• عمليات تفتيش المصعد أو المكبس: المدى الأفقي المفضل للمحاذاة والمقاعد النظيفة

• الأنابيب المستقيمة: احتفظ بعدة أقطار الأنابيب قبل الدورة الدموية ، المرفقين ، المحملات ، المصافي. انخفاض الاضطراب ، وثرثرة قرص أقل ، حياة أفضل

قائمة مراجعة وضع

• بعيدًا عن مسامير تصريف المضخة

• غرفة للوصول إلى الخدمة

• مصفاة قبل صمام القدم على خط شفط

مطرقة الماء ، البطولات الاربع ، والضوضاء

يأتي SLAM من الانعكاس السريع والإغلاق المتأخر. يتحقق صامت أو غير سلام بسرعة ويتخلى عن العواصف. حركة هيدروليكية أو وسائد dashpot بالقرب من المقعد. مضخات السرعة المتغيرة انخفاض البدء وتوقف الصدمات.

كيفية تحديد صمام التحقق الصحيح (دليل اختيار خطوة بخطوة)

معايير الاختيار لصمامات التحقق: الأنواع والاستخدامات والوظائف

الخطوة 1. تحديد الوظيفة

• معدل التدفق وملف تعريف الضغط

• أحداث التدفق الخلفي وإغلاق الأحداث

• نوع السائل ودرجة الحرارة ، تناسب المواد

الخطوة 2. اضغط على الضغط

• نظام انخفاض الضغط المنخفض → ضغط تكسير منخفض لسهولة الفتح

• خدمة الضغط العالي → إعداد أعلى لختم الشركة والسفر المستقر

الخطوة 3. تخطيط تخطيط

• الاتجاه: عمودي أو أفقي

• حدود الفضاء: وجهاً لوجه ، ووزن ، والوصول

• قواعد الضوضاء بالقرب من الغرف أو الطوابق

الخطوة 4. الحجم لوقف الثرثرة

• تجنب التحجيم ؛ الحفاظ على القرص مستقر في التدفق العادي

• الهدف مستغرق وضع مفتوح ؛ لا رفرفة ، لا تكرار ركوب الدراجات

الخطوة 5. أهداف الموثوقية

• نوافذ الصيانة وقطع الغيار وأدوات الخدمة

• الرموز أو الموافقات للموقع




اكتب مصفوفة الرسوم

متى تختار صمامات الفحص غير السليمة أو الصامتة

• تبدأ وتوقف متكرر على خط المضخة

• يتغير الارتفاع الكبير عبر الحلقة

• أنابيب رأسية طويلة في العرض الشديد

• المحطات التي يعمل فيها الناس في مكان قريب

• استخدم المثبط الهيدروليكي أو dashpot لتوسيد إضافي بالقرب من وضع مغلق

• زوج لمضخات السرعة المتغيرة ؛ انخفاض بداية ووقف الصدمة

مواد لفحص صمامات (التوافق والمتانة)

اختيار المواد يدفع الحياة والسلامة والتكلفة. نطابق الوسائط ، ودرجة الحرارة ، والضغط ، ومخاطر التآكل.

دليل سريع بالمواد

ملاحظات نستخدمها في الاختيار

• درجة الحرارة المنخفضة والضغط المنخفض: PVC أو PP يوفر التكلفة

• رذاذ البحر أو محلول ملحي: البرونز أو 316 فوزًا غير قابل للصدأ

• الضغط العالي والحرارة: صمامات الصب

• وسائل الإعلام القذرة: فحص الكرة مسح المقعد أفضل من العديد من الأساليب

الزاوية البحرية: Univalve سفن صمام الصمام الفولاذ المقاوم للصدأ لواجب التآكل في البحر. للعزلة ، نرى غالبًا صمام بوابة في المنبع. للتحكم الخلفي في التراجع ، نضع فحص المصب. للرموز والمصادر ، تقصر مراجع صمام IMPA خطوات RFQ.

قائمة مراجعة التثبيت لوظائف صمام التحقق الموثوقة

موقع

• الحفاظ على المسافة من تصريف المضخة. انخفاض الاضطراب عندما ننقل الصمام بعيدا عن المضخة.

• اتبع القاعدة المستقيمة. اترك العديد من أقطار الأنابيب قبل الدورة الدموية ، المرفقين ، المحملات ، المصافي. أقل حشرجة الموت ، الجلوس أكثر سلاسة.

لا

توجيه

• فحص الكرة: عمودي يعمل بشكل أفضل. يحتاج الأفقي إلى ضغط الظهر أو الربيع للإغلاق.

• تفتيش المصعد أو المكبس: يفضل التشغيل الأفقي لمحاذاة ومقاعد ضيقة.

إشارات سريعة

• الناهض العمودي ← فحص الكرة أولاً

• أفقي وعالي الضغط → نمط المكبس أو المكبس

التكليف

• تحقق من تصدع اختيارات الضغط يتطابق مع الحلقة. انخفاض ΔP نظام → ضغط التكسير المنخفض. حلقة الضغط العالي → إعداد أعلى لمقاعد الشركة.

• مشاهدة القرص في التدفق العادي. لا رفرفة ، لا تكرار ركوب الدراجات. تغيير الحجم إذا رأينا الثرثرة.

• إثبات كامل مفتوح وكامل إغلاق تحت النطاقات المتوقعة قبل التسليم.

الأسئلة الشائعة

س: إلى أي مدى يجب تثبيت صمام التحقق؟

ج: اترك عدة أقطار الأنابيب المستقيمة من التفريغ ؛ تجنب المرفقين ، المحملات ، مصافي المنبع.

س: لماذا يثرثر صمام الفحص الخاص بي؟

ج: من المحتمل الحجم ؛ لا يمكن للقرص الاستقرار في التدفق الطبيعي. تغيير حجم أو رفع ضغط التكسير.

س: هل سيتوقف صمام الفحص الصامت عن مطرقة المياه؟

ج: نعم. تصاميم غير سلام تغلق قبل الانعكاس. أضف مخمدات الهيدروليكية لتوسيد إضافي.

س: هل يمكن تثبيت صمام فحص الكرة أفقياً؟

ج: نعم ، لكنه يحتاج إلى ضغط خلفي أو ربيع لإغلاقه ؛ العمودي المفضل.

س: هل تعمل صمامات التحقق/المكبس عموديًا؟

ج: عادة لا ؛ يؤدون أداء أفضل على الركض الأفقي للجلوس الموجهة.

س: ما هو الضغط المتكسر ولماذا يهم؟

ج: الحد الأدنى لضغط المنبع لفتح ؛ تطابق مع النظام ΔP لتجنب الخسائر والثرثرة.

تحقق من الصمامات تبقي التدفق في اتجاه واحد والعتاد آمنة. اختر نوعًا للوظيفة - التخلص من الخسارة المنخفضة أو الرفع أو المكبس للضغط ، والكرة للحطام ، والصمت للتحكم في المطرقة. تطابق الضغط على رأس النظام ، وسائل الإعلام ، والفضاء. تثبيت SMART: الاتجاه الصحيح ، عدة أقطار مستقيمة من الاضطرابات ، غرفة للخدمة. الحجم لوقف الثرثرة. هل هذه الأساسيات بشكل جيد ويصبح نظامك أكثر هدوءًا وأكثر أمانًا وأطول - ويتكلف صيانة أقل.
